Montageanleitung Wall-Ti

Bitte lies dir die folgende Anleitung sorgfältig durch, bevor du mit der Installation beginnst.

Beachte, dass es sich bei deinem Produkt größtenteils um Naturmaterialien handelt (zertifiziertes Multiplex aus Birkenholz). Asteinschlüsse und damit verbundene leichte Unregelmäßigkeiten auf den Sichtkanten sind kein Qualitätsmangel sondern ganz natürlich und ein Zeichen dafür, dass es sich um echtes Holz handelt. Dadurch wird dein Wall-Ti zu einem echten Unikat.

Hinweise

1. Frage um Hilfe

Die aufgeführte Montagearbeiten sollten von mindestens zwei Personen durchgeführt werden. Beachtet, dass der Wandschreibtisch ca. 40-50 kg wiegt. Testet vor der Montage, ob ihr ihn gemeinsam gut hochheben und bewegen könnt. Lasst euch im Zweifelsfall von einer dritten Person unterstützen.

2. Folgendes Zubehör & Material wird separat geliefert:

  • Leder- oder Filzgriff in deiner Wunschfarbe (kann bei der Bestellung gewählt werden)
  • Zwei lange Schrauben mit silbernem Kopf (Torx 40 bei Montageset Standard sowie Montageset Altbau / Inbus 4 bei Montageset Hohlwand) + passende Dübel für die beiden oberen, äußeren Schlüssellöcher
  • Vier kurze Schrauben mit weißem Kopf (Torx 20) + passende Dübel für die untere Lochreihe sowie das obere, mittlere Schraubenloch
  • Drei Winkelschlüssel für Montageschrauben und Griff
  • Beim Montageset Hohlwand: 13mm-Bohrer für Gipskartonplatten
  • Kabelbinder für die Fixierung der Kabel an den Kabelsockeln und im Kabelkasten
  • Zuschneidbares Klettband für die Kabelfixierung im Kabelkasten oder am Monitorarm¹
  • Abdeckkappen, die optional auf die sichtbaren Schraubenköpfe am Korpus gesteckt werden können
  • Monitorarm¹ + Montagematerial
  • Laptophalter¹
  • Bluetooth-Stick¹
  • Klebepads für die Bilderrahmenfunktion¹

¹ optionales Zubehör, kann bei Bestellung zugebucht werden

3. Dem Paket beiliegend:

Eine Schablone zum Markieren der Bohrlöcher

4. Folgendes Werkzeug wird für die Montage benötigt:

  • Maßband oder Meterstab
  • Bleistift und ggf. Kreppband zum Markieren
  • Wasserwaage
  • Leitungsdetektor
  • Bohrmaschine mit Bohrern 10 mm (bei Hohlwandmontage nicht nötig) sowie 8 mm für die entsprechende Wand
  • Hammer für die Dübelmontage
  • Ein starker Akkuschrauber mit
  • Winkelschrauberaufsatz oder langen Bits (Torx 20 und Torx 40) erleichtert die Schraubenmontage. Alternativ kannst du auch die beigelegten Winkelschlüssel verwenden.

5. Position & Arbeitsumgebung

Überlege, wie viel Abstand dein Wandschreibtisch nach links und rechts zu anderen Wänden, Fenstern, Möbeln (mind. 5 cm, bei Verwendung des Laptophalters 30-35 cm) sowie Steckdosen und Lichtschaltern (mind. 1 cm) haben soll. Der Griff für die Klappe befindet sich rechts. Die Außenbreite des Wall-Ti beträgt 80 cm (Wall-Ti 80) bzw. 100 cm (Wall-Ti 100).

Prüfe, ob Leitungen (Strom, Gas, Wasser) an der gewünschten Aufhängeposition in der Wand verlaufen. Falls ja, verschiebe die Position oder wähle einen anderen Ort. Es dürfen sich keine Hindernisse im Verfahrweg des Wall-Ti befinden, wie Regale, Wandleuchten, Fenstergriffe, Lichtschalter, Dachschrägen oder Wandvorsprünge.

Achte auf eine saubere Arbeitsumgebung, damit keine Beschädigungen am Wall-Ti, dem Fußboden oder anderen Gegenständen durch herumliegende Schrauben, Werkzeug oder Bohrstaub auftreten. Leg am besten eine Kartonage oder eine alte Decke unter und verwende einen Staubsauger direkt beim Bohren der Löcher.

Vorbereitung

1. Befestige zunächst den Griff in der Aussparung an der rechten Klappenseite mit dem beiliegenden Inbusschlüssel.

2. Verlege die Kabel für Monitor und Netzteil vor der Wandmontage:

  • Stelle den Wall-Ti auf den Boden und schließe das Stromkabel an. Fahre den Korpus mit dem Auf-Ab-Schalter nach oben - Kippgefahr!!
  • Öffne den Kabelkasten, schließe die Kabel an und führe sie in die Energieketten und durch die Rückwandöffnung. Bei zu kurzen Kabeln, Ersatzkabel oder -netzteil verwenden oder Gerät oben im Korpus anschließen. Befestige die Kabel mit Kabelbindern/Klettband, sodass der Kabelkastendeckel sauber schließt.
  • Prüfe, dass sich die Kabel beim Auf- und Abfahren nicht verklemmen.

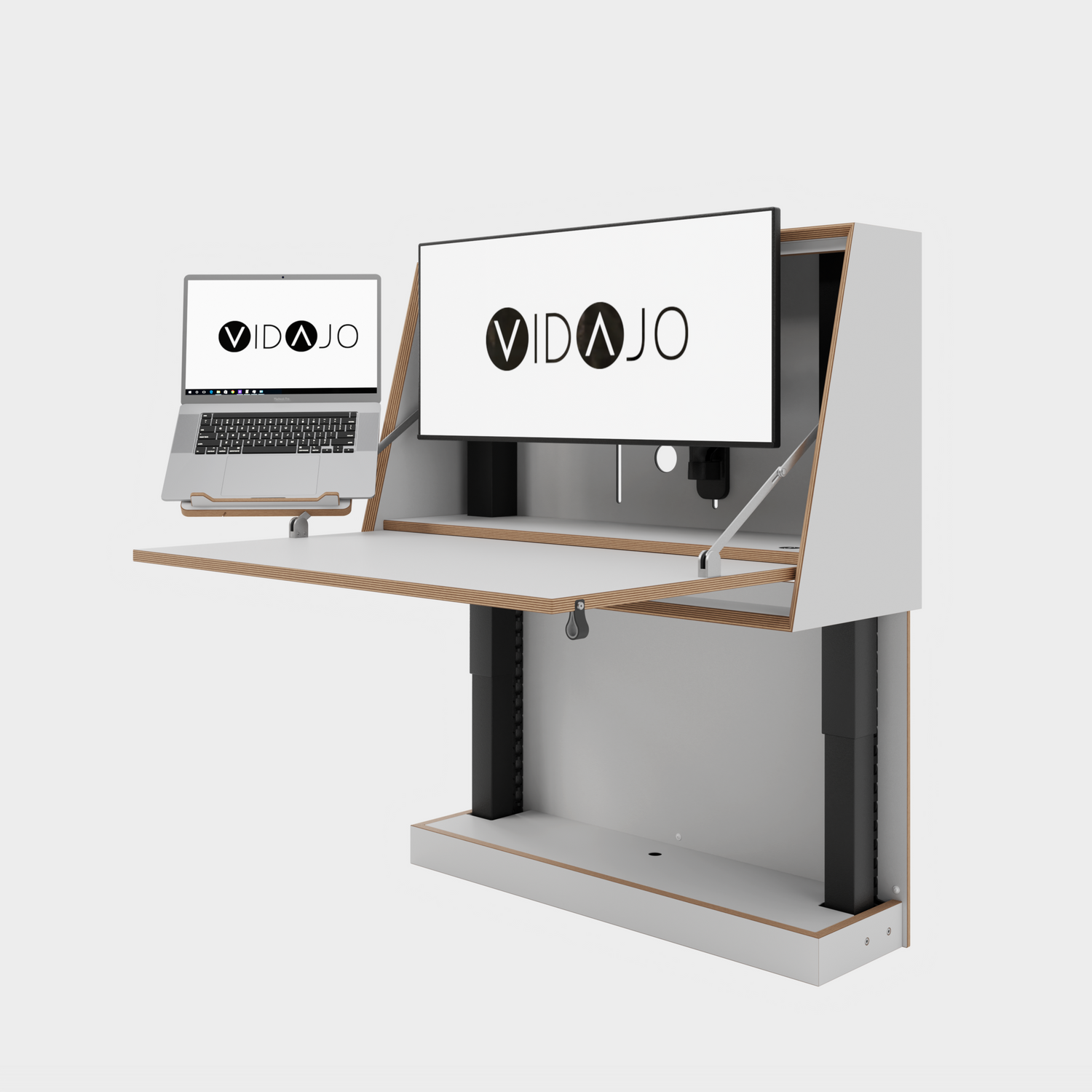

Montage des Monitorarms vor der Wandmontage

Stelle den Wall-Ti auf den Boden und schließe das Stromkabel an. Fahre den Korpus nach oben - Kippgefahr!!

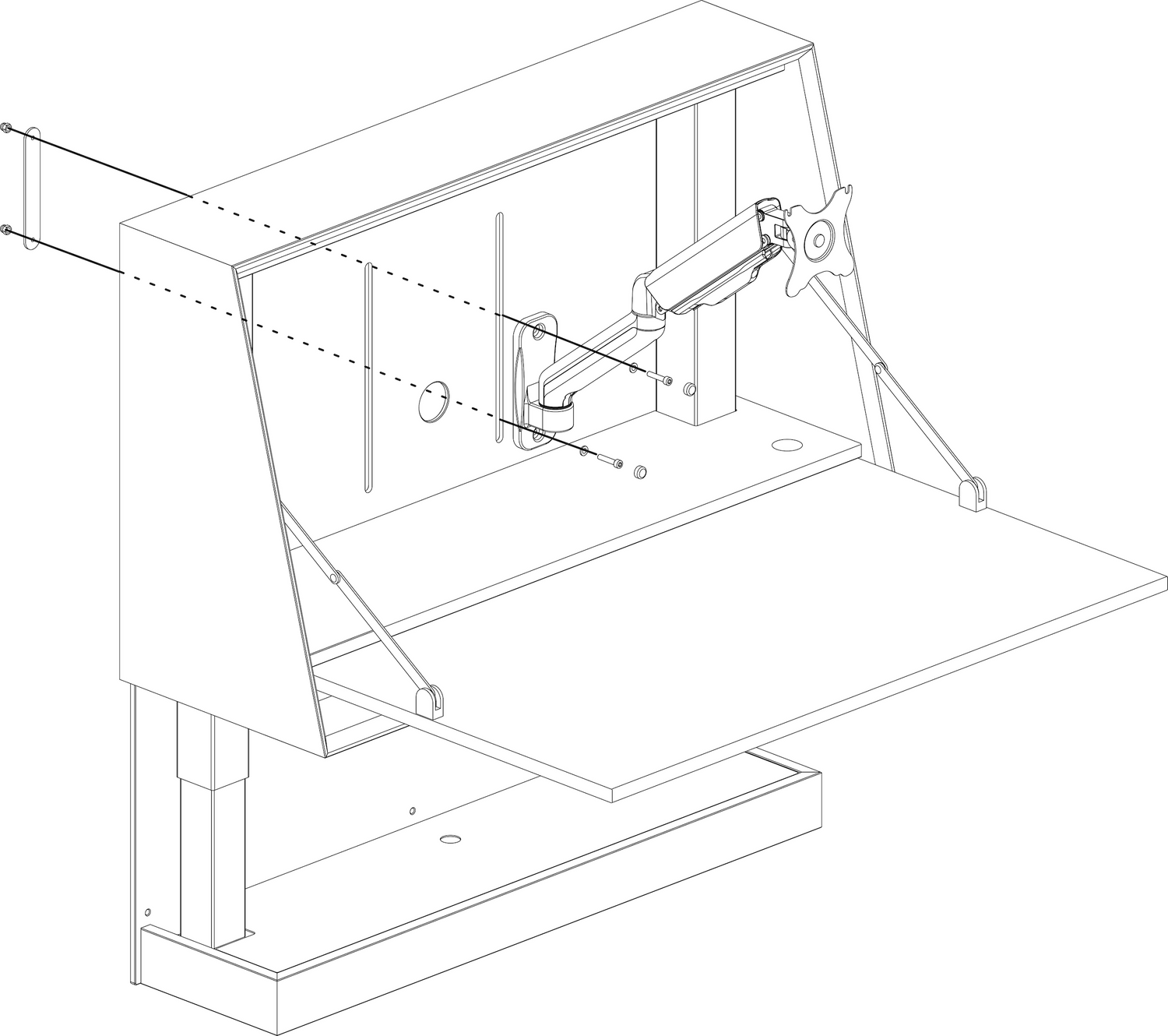

Befestige den Monitorarm¹ mit Inbusschrauben, Unterlegscheiben, Gewindeplatte und Hutmuttern an der Korpusrückwand. Die Höhe des Arms kann durch Lösen der Inbusschrauben angepasst werden. Montiere den Monitor laut Anleitung des Monitorarms. Bei Kollision mit Monitoranschlüssen, den Arm im anderen Rückwandschlitz befestigen.

¹Monitorarm ist optionales Zubehör

Ermittlung der idealen Tischhöhe

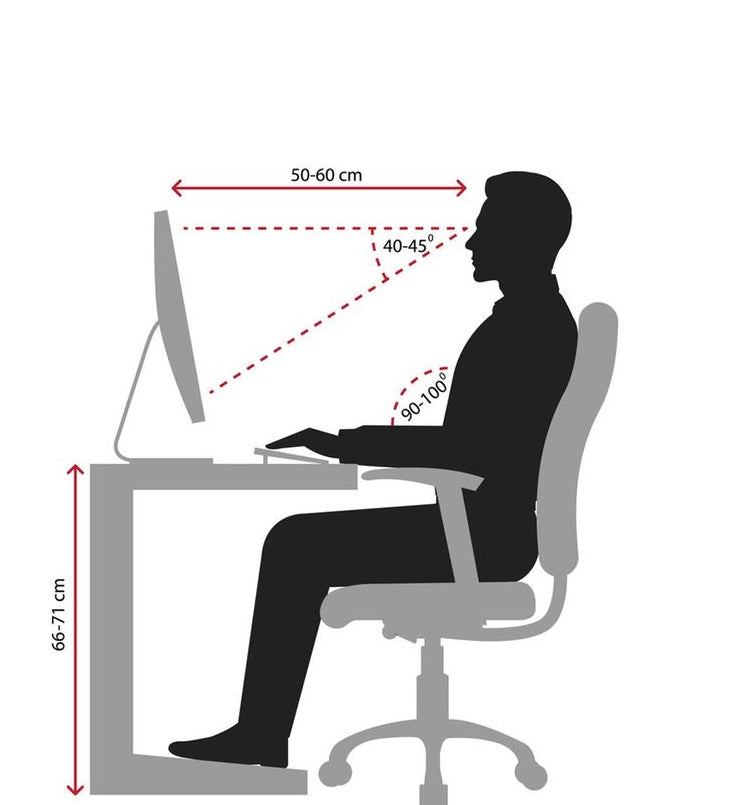

Bevor du deinen Wandschreibtisch befestigst, bestimme die Basis-Höhe für den/die kleinste/n Benutzer/in. Berechne die ideale Sitz-Tischhöhe für das Arbeiten im Sitzen anhand der Körpergröße auf hier.

Für die ideale Steh-Tischhöhe miss im Stehen den Abstand vom Boden bis zu deinen Ellbogen. Halte die Schultern locker und die Unterarme rechtwinklig oder leicht abfallend zu den Oberarmen. Trage die Schuhe, die du beim Arbeiten im Stehen nutzen wirst.

Der elektrische Verstellbereich des Wandschreibtischs beträgt 55 cm. Liegt die Sitz-Tischhöhe des kleinsten Nutzers mehr als 55 cm unter der Steh-Tischhöhe des größten Nutzers, wähle die Sitz-Tischhöhe der Person, die den Schreibtisch häufiger nutzt.

Aufhängeposition an der Wand bestimmen

Berechne den Abstand A zwischen dem Fußboden und dem mittleren, oberen Bohrloch:

  1. Wenn der Wall-Ti im komplett heruntergefahrenen Zustand deine ideale Sitz-Tischhöhe haben soll:
    A = Sitz-Tischhöhe + 43,5 cm
    (Die Oberseite des Korpus wird dann 51 cm + Sitz-Tischhöhe über dem Fußboden sein.)
  2. Wenn du Spielraum möchtest und die Tischhöhe niedriger als die ideale Sitz-Tischhöhe einstellen können willst (nur empfehlenswert, wenn die Differenz zwischen Sitz- und Steh-Tischhöhe kleiner als 55 cm ist):
    A = Sitz-Tischhöhe + 43,5 cm – Spielraum
    (Die Oberseite des Korpus wird dann 51 cm + Sitz-Tischhöhe – Spielraum über dem Fußboden sein.)

Bohrlöcher makieren

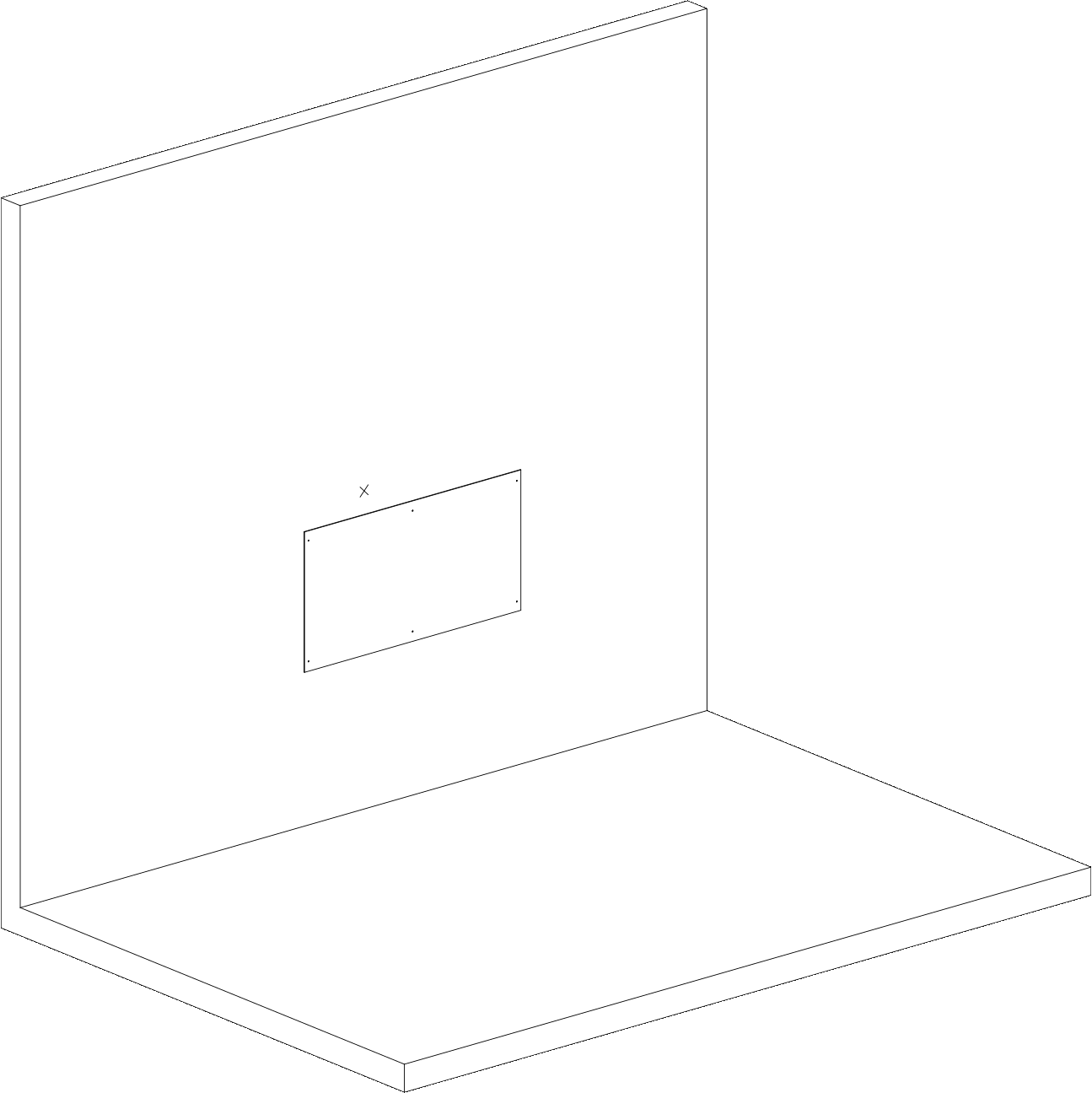

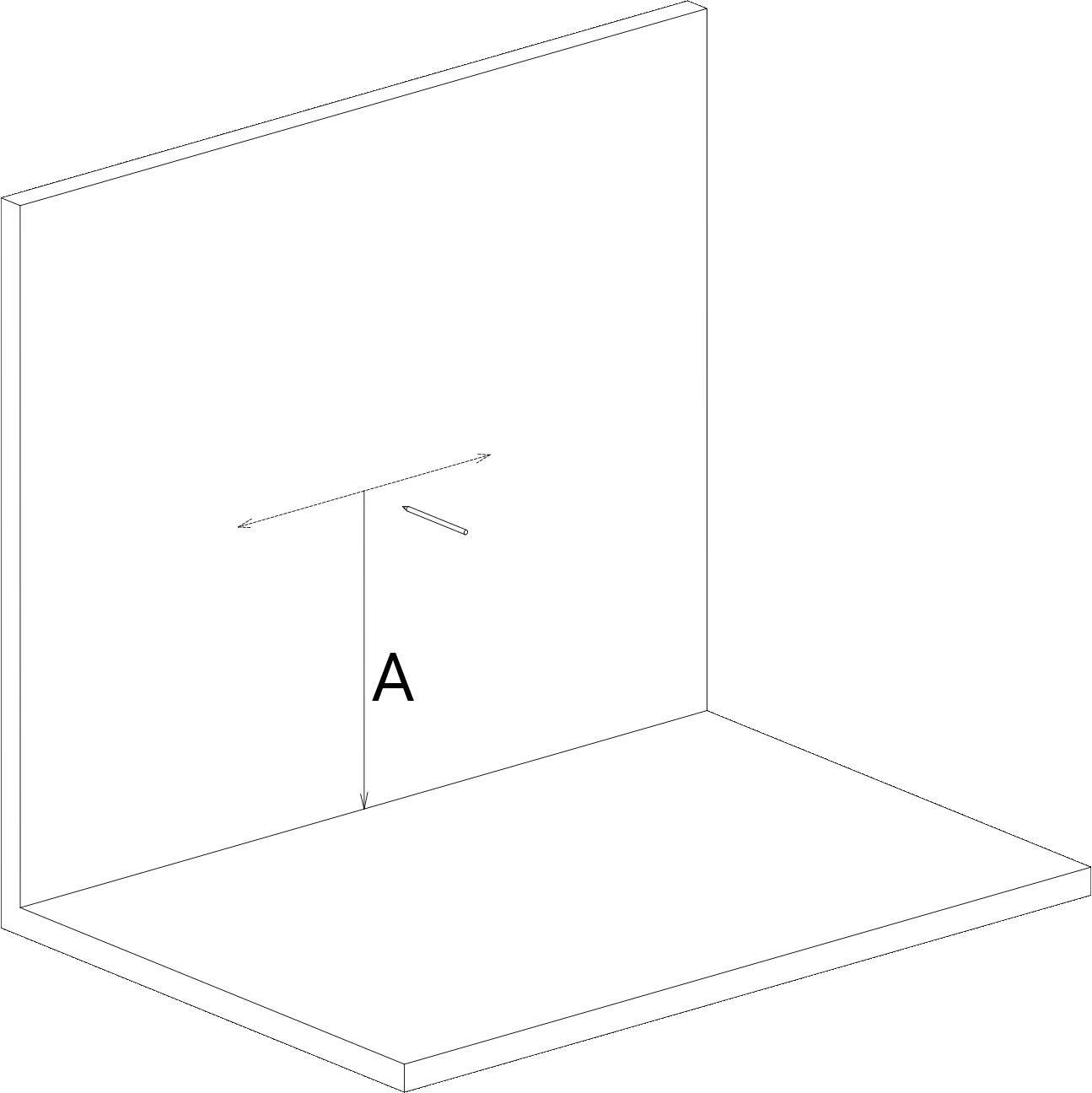

Markiere mit einem Bleistift das mittlere, obere Bohrloch an der Wand. Achte dabei auf ausreichende Abstände nach links und rechts (siehe Abbildung).

Bohrlöcher makieren

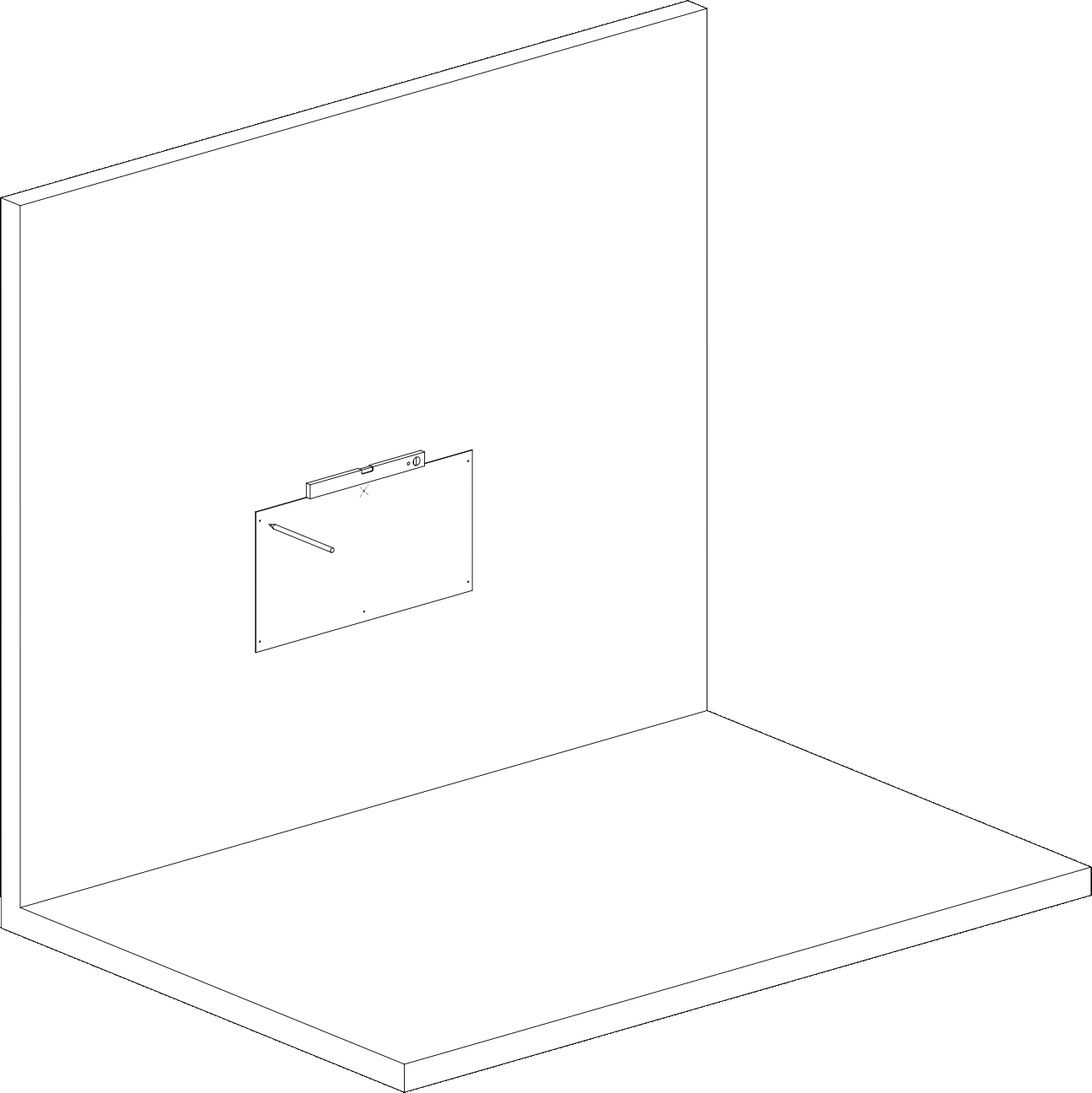

Richte das mittlere, obere Loch der Bohrschablone an dieser Markierung aus und bringe die Schablone mithilfe einer Wasserwaage in die Waagrechte.
Die Schablone ist symmetrisch, sodass es egal ist wie herum du sie verwendest.

Bohrlöcher makieren

Markiere nun mit einem Stift durch die Löcher der Schablone hindurch die übrigen fünf Bohrlöcher. Bei diesem Schritt sollte eine Person die Schablone waagrecht halten und die andere Person die Löcher markieren.

Prüfe nochmals, ob alle Markierungen exakt mit den Löchern der Schablone übereinstimmen und in der Waagrechten sind.

Löcher bohren

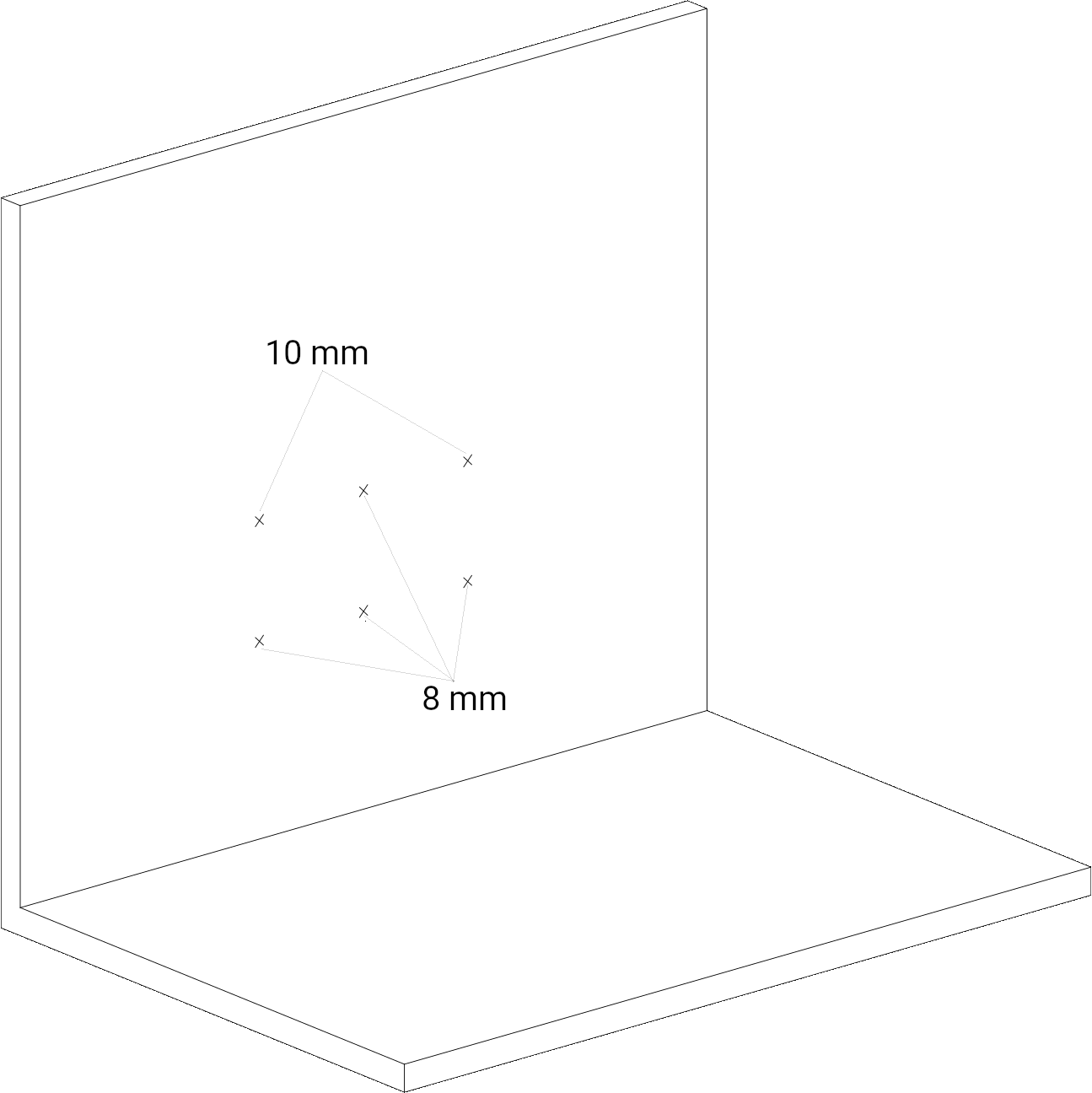

Bohre mit einem geeigneten Bohrer folgende Löcher:

  • Durchmesser 10 mm, Tiefe mind. 70 mm (Standardwand) bzw. 90 mm (Altbau): die zwei oberen, äußeren Löcher
  • Durchmesser 8 mm, Tiefe mind. 50 mm (beide Sets): die drei unteren sowie das obere, mittlere Loch

Bei sehr harten Wänden (z.B. Beton) ohne Bohrhammer empfehlen wir, mit kleineren Bohrern vorzubohren und sich langsam an den Durchmesser heranzutasten. Bei weicheren Wänden kann diese Methode das Loch größer machen als gewünscht.

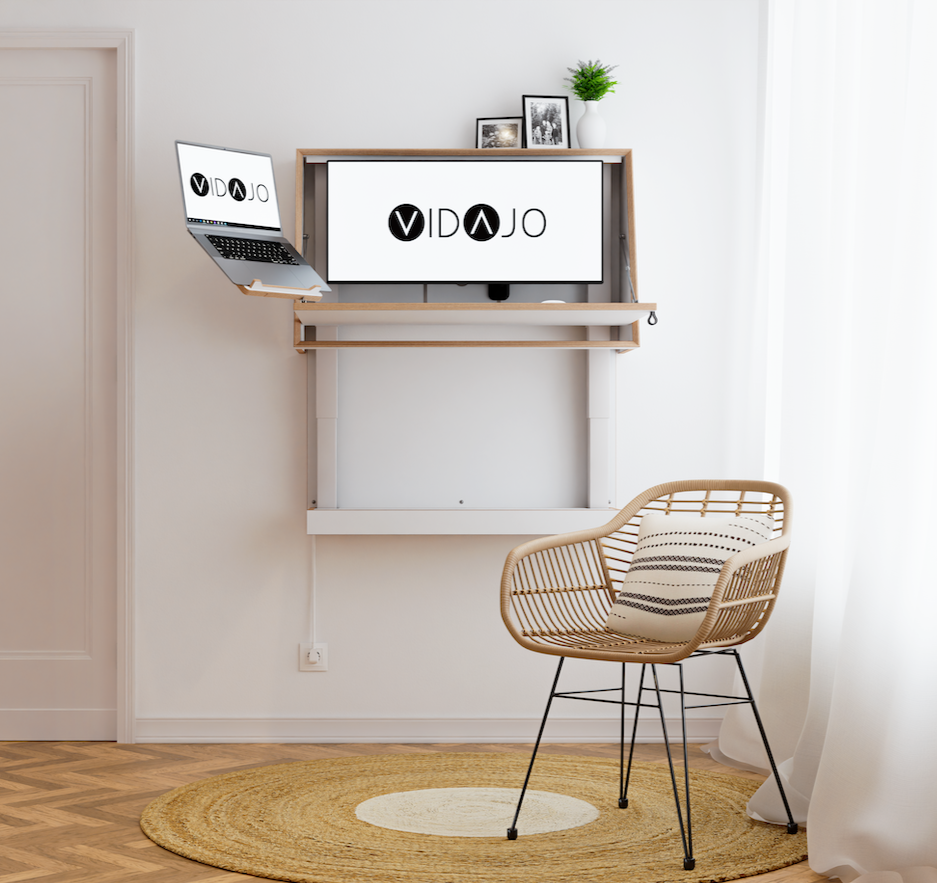

Wall-Ti an der Wand montieren

Sind alle Löcher gebohrt und der Bohrstaub entfernt, stecke die Dübel in die Löcher (zwei lange Dübel in die oberen, äußeren Löcher und vier kurze Dübel in die drei unteren sowie das obere, mittlere Loch). Klopfe sie ggf. mit einem Hammer und einem Holzstück bündig in die Wand.

Drehe die langen Schrauben mit silbernem Kopf in die oberen, äußeren Dübel, bis die Schraubenköpfe 2 cm von der Wand entfernt sind. Die Schrauben sollten gut greifen.

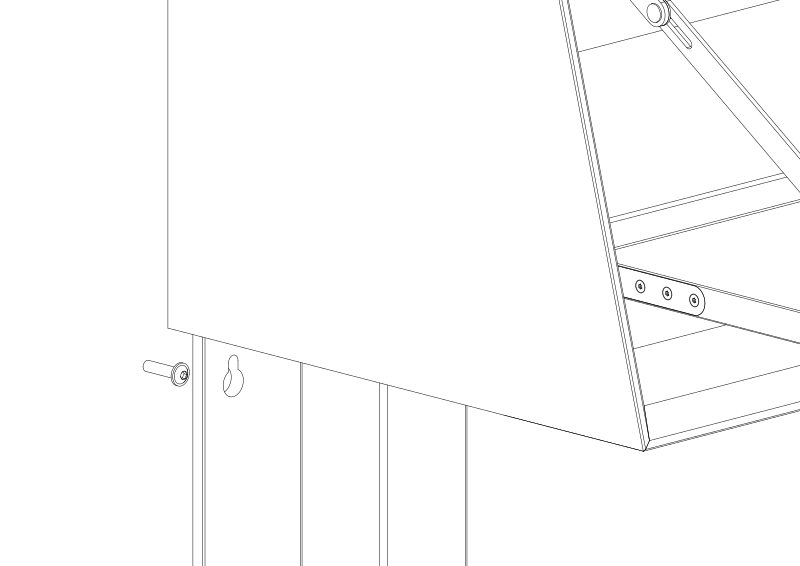

Hebt den vollständig hochgefahrenen und geschlossenen Wall-Ti gemeinsam an und fädelt die Schrauben in die Schlüssellöcher auf der Rückseite ein. Lasst den Korpus langsam gleiten, bis die kleineren Öffnungen der Schlüssellöcher auf den Schrauben aufliegen. Achtet darauf, dass der Korpus oben nicht gegen die Wand stößt.

Schraube nun die verbleibenden vier Schrauben in die entsprechenden Löcher und ziehe alle Schrauben fest, bis die Holzplatte bündig mit der Wand ist. Die Schraubenköpfe sollten plan an der Platte anliegen. Ziehe die Schrauben nicht zu fest an, um die Aufhängeplatte nicht zu beschädigen. Verwende bei einem Akkuschrauber einen langen Bit oder einen Winkelschraubaufsatz, um die Oberfläche der Fußsäulen nicht zu beschädigen.

Probelauf

Schließe das Stromkabel an die gewünschte Steckdose an. Prüfe vor dem Verstellen des Wandschreibtischs, dass sich keine Hindernisse im Verfahrweg befinden. Der Metalldeckel des Kabelkastens muss bündig in der Aussparung liegen, und es dürfen sich keine Gegenstände darauf befinden (Klemm- und Quetschgefahr). Befestige Kabel, die den Deckel nach oben drücken, mit dem mitgelieferten Klettband am Kabelkasten-Boden. Schneide das Klettband auf Länge und fädle es durch die Schlitze des Bodens. Betätige den Auf-Ab-Schalter und stelle sicher, dass der Wandschreibtisch sauber nach oben und unten fährt.

Montage von Zubehör

  • Laptophalterung

    Stecke den Laptophalter³ mit dem Schlitz auf der Rückseite auf die untere Metallstrebe des Klappenhalters. Du kannst den Laptophalter links oder rechts verwenden. Mit zwei Laptophaltern kannst du beide Seiten gleichzeitig erweitern. Achte darauf, dass die Metallstrebe vollständig im Schlitz steckt, um optimalen Halt zu gewährleisten. Das Laptopgewicht sollte 1,8 kg nicht überschreiten. Entferne den Laptophalter, bevor du die Klappe des Wall-Ti schließt.

    ³ optionales Zubehör, werkzeuglos nachrüstbar

  • Bluetooth-Steuerung

    Stecke den Bluetooth-Stick⁴ in den freien Steckplatz im Kabelkasten. Lade die kostenlose App Desk Connect von Linak aus den App-Stores (Google Play, Apple, Microsoft) herunter, um eine Bluetooth-Verbindung zwischen Smartphone und Schreibtisch-Steuerung herzustellen. Verbinde dein Handy über Bluetooth mit dem Wandschreibtisch. Danach kannst du den Schreibtisch per Handy steuern und deine optimalen Höhen als Favoriten abspeichern.

    ⁴ optionales Zubehör, werkzeuglos nachrüstbar

  • Bilderrahmen

    Mit der Bilderrahmenfunktion⁵ kannst du eigene Poster, Kunstdrucke, Collagen etc. wie folgt präsentieren:

    1. Schraube die Abdeckkappen im Uhrzeigersinn (Linksgewinde) von den Gewinderingen ab.
    2. Löse die 6 Schrauben mit dem Torx20-Schlüssel, um die Gewinderinge und die Acrylglasscheibe zu entfernen.
    3. Fixiere dein Poster mittig auf der Klappe mit den beiliegenden Tesa Tack Klebepads, die rückstandsfrei entfernt werden können.
    4. Entferne die Schutzfolien von beiden Seiten der Scheibe.
    5. Befestige die Scheibe und Gewinderinge wieder an der Klappe, beginnend mit der oberen, mittigen Schraube.
    6. Ziehe die Schrauben leicht an, um die Scheibe nicht zu beschädigen.
    7. Schraube die Abdeckkappen wieder auf die Gewinderinge.

    ⁵ optionales Zubehör, nicht werkzeuglos nachrüstbar

Sicherheitshinweis

  1. Bei Betätigung der elektrischen Höhenverstellung muss der Wandschreibtisch Wall-Ti immer im Blick sein, damit keine Verletzungen und Beschädigungen von Personen, Tieren oder Gegenständen auftreten (Kollisions-, Quetsch- und Klemmgefahr).
  2. Bei Gefahr oder bei verdächtigen Geräuschen, Vibrationen etc. sofort den Auf-Ab-Schalter loslassen und die Gefahrenquelle/Ursache ergründen bzw. beseitigen.
  3. Kinder und andere Personen, die sich der Kollisions-, Quetsch- und Klemmgefahr nicht bewusst sind, dürfen den Wall-Ti nicht unbeaufsichtigt bedienen. Im Zweifel den Stromstecker ziehen oder den Zugang zum Wall-Ti einschränken.
